Conversion d’un diagramme EA en schéma relationnel

Schéma relationnel

• Schéma relationnel (modèle de données relationnel) : ensemble de schémas de tables

• Schéma de table :

  • forme basique : nom de la table et ensemble de noms de colonnes
    • employee(emp_id, name, address, dept_id)

• Schéma de table :

  • forme détaillée : nom de la table et ensemble de noms de colonnes plus types de données et clés primaires, et parfois d’autres contraintes telles que NOT NULL
    • les colonnes faisant partie de la clé primaire sont soit soulignées, soit en majuscules
      • pour éviter des problèmes avec certains SGBD, écrivez les noms des tables et des colonnes uniquement en minuscules dans les instructions CREATE TABLE

    • les colonnes faisant partie d’une clé étrangère sont suivies d’un *

      exemple : employee(EMP_ID integer, name text, address text, dept_id* integer)
  • d’autres formes intermédiaires entre les deux précédentes sont également possibles
• Diagramme physique : à partir d’un diagramme logique, convertir toutes les relations en clés étrangères et entités supplémentaires (ou tables) si nécessaire

Étapes

1. Chaque entité du diagramme ER sera une table dans le schéma relationnel

   • tous les attributs de l’entité deviennent des colonnes dans le schéma de table
   • les attributs de clé primaire deviennent des colonnes de clé primaire dans le schéma de table

2. Chaque association plusieurs-à-plusieurs sera une table

   • les attributs de l’association sont ajoutés au schéma de table
   • ajouter une colonne de clé étrangère (ou des colonnes) pour chaque table impliquée dans l’association
   • choisir une clé primaire parmi les colonnes actuelles, ou ajouter de nouvelles colonnes de clé primaire (comme une colonne ID)

Conseil : comptez le nombre d’entités dans le diagramme ER, ajoutez le nombre d’associations plusieurs-à-plusieurs, et ce nombre sera le nombre de tables dans le schéma relationnel

3. Les associations plusieurs-à-un ne deviendront PAS des tables

   • à la place, ajoutez une colonne de clé étrangère du côté plusieurs référant la clé primaire du côté un
   • si le côté un est en fait exactement un, alors rendez la colonne de clé étrangère NOT NULL

4. Les associations un-à-un ne deviendront PAS des tables

   • traitez les associations un-à-un de manière similaire aux associations plusieurs-à-un, sauf que vous ne prenez qu’une des clés primaires comme clé étrangère de l’autre côté
   • il n’y a pas de règle parfaite sur quel côté choisir, cela dépend du contexte
   • si c’est une association exactement-un-à-au-plus-un, alors généralement la clé étrangère sera du côté au-plus-un (pointant vers le côté exactement-un)

Exemples

• Méthode traditionnelle : lister seulement le nom des tables et des colonnes
• Méthode alternative : modifier le diagramme logique pour insérer les clés étrangères et les tables d’association

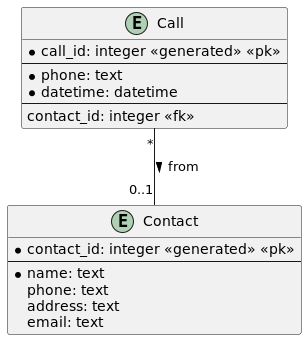

Contacts

Réponse

contact(CONTACT_ID, name, phone, address, email)
call(CALL_ID, phone, date, time, contact_id*)


Simple Bank

Réponse

customer(ID, name, address, phone)
account(NUMBER, type, balance)
transaction(ID, code, amount, date, time, description, account_number*)
customer_account(id*, number*)

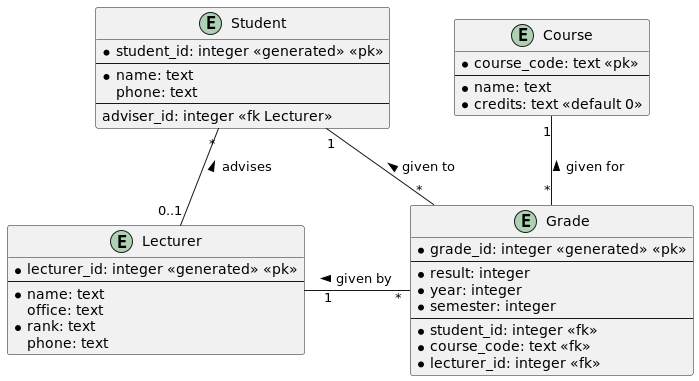

Collège

Réponse

Student(STUDENT_ID, name, phone, advisor_id*)
Lecturer(LECTURER_ID, name, office, rank, phone)
Course(CODE, name, credits)
Grade(GRADE_ID, student_id* NOT NULL,
      lecturer_id* NOT NULL,
      course_code* NOT NULL,
      semester,
      year,
      result)

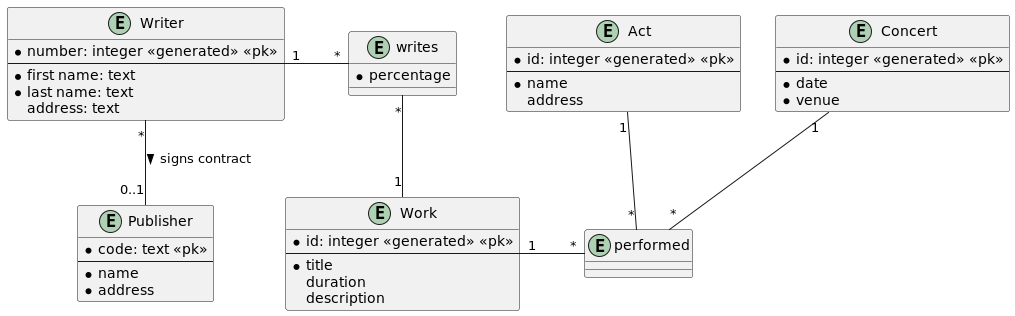

Music

Réponse

writer(WRITER_ID, first_name, last_name, address, pub_id*)
work(WORK_ID, title, duration, description)
publisher(PUB_ID, code, name, address)
act(ACT_ID, name, address)
concert(CONCERT_ID, date, venue)
writer_work(WRITER_ID*, WORK_ID*, percentage)
performance(PERFORMANCE_ID, act_id*, concert_id*, work_id*)

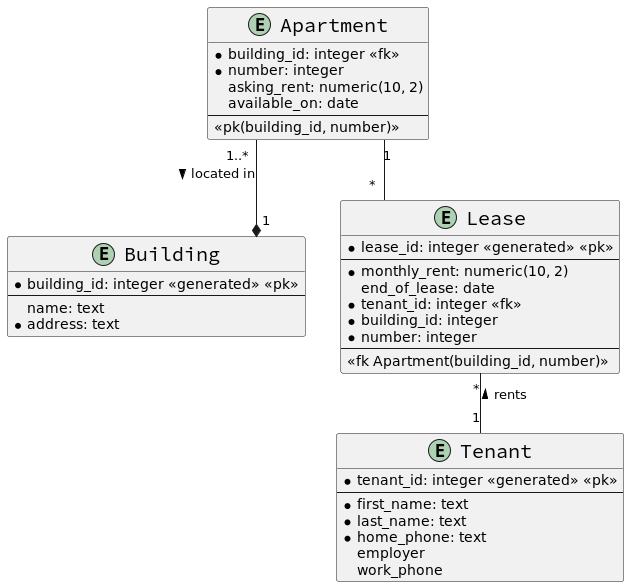

Appartments

Réponse

building(BUILDING_ID, name, address, managed)
apartment(BUILDING_ID*, NUMBER, date_available, asking_rent, managed)
tenant(TENANT_ID, first_name, last_name, employer, work_phone)
lease(LEASE_ID, building_id*, apartment_number*, rent, end_of_lease)
tenant_lease(tenant_id*, lease_id*)
