Modélisation Entité-Association

• Modèle de données relationnel (ou modèle relationnel)
• Modèle Entité-Association (ou Modèle EA)
• Exemples

Modèle Relationnel

• Relation (table) : table à deux dimensions, ensemble (et non liste) de tuples
• Attributs : colonnes de la table, champs
• Schéma : Movies(title, year, length, filmType)
• Tuples : lignes dans la table, enregistrements
• Domaines : types

Exemple de Table (Base de Données Monde)

Table : country (données d’exemple, triées par nom de pays)

Terminologie

• Entité : Quelque chose d’intérêt pour la communauté des utilisateurs de la base de données.
  • clients, pièces, localisations géographiques
• Colonne : Un élément de données individuel stocké dans une table.
• Ligne : Un ensemble de colonnes qui, ensemble, décrivent complètement une entité ou une action sur une entité. Aussi appelé un enregistrement.
• Table : Un ensemble de lignes, conservées soit en mémoire (non persistante) soit sur un stockage permanent (persistant).
• Ensemble de résultats : Un autre nom pour une table non persistante, généralement le résultat d’une requête SQL.
• Clé primaire : Une ou plusieurs colonnes pouvant être utilisées comme identifiant unique pour chaque ligne d’une table.
• Clé étrangère : Une ou plusieurs colonnes pouvant être utilisées ensemble pour identifier une ligne unique dans une autre table.

Étapes pour créer une nouvelle base de données

1. Modèles Conceptuels et Logiques : modéliser (ou concevoir) la base de données au niveau conceptuel et logique

   • nous pouvons utiliser la notation traditionnelle ERD, ou
   • la notation UML, ou
   • d’autres notations notation.md
   • le modèle conceptuel est très général, comme une première ébauche, se concentrant uniquement sur les entités et les associations
   • le modèle logique ajoute des types de données et des contraintes au modèle conceptuel

2. Modèle de Données Relationnel, aussi appelé Modèle Physique : convertir le modèle logique en modèle de données relationnel

   • nous pourrions utiliser d’autres modèles de données, tels que le modèle objet-relationnel ou d’autres modèles non relationnels (OO, NoSQL, …)
   • le modèle relationnel est le modèle le plus courant, et il ne peut pas être ignoré lors de l’apprentissage des bases de données

3. Création d’Instance de Base de Données : générer les instructions SQL nécessaires CREATE TABLE et autres pour créer une instance de base de données, et la remplir avec des données

• Une fois la base de données créée, vous pouvez commencer à l’utiliser ( instructions SELECT, mises à jour de données, …)

Modèle Entité-Association (EA)

Notation Traditionnelle

• Ensembles d’entités : rectangles
• Ensembles de associations : losanges
• Attributs : ovales
• Flèches pour connecter les ensembles de associations aux ensembles d’entités :
  • triangle noir plein : au plus 1
  • triangle rond ouvert ou triangle transparent : exactement 1
  • pas de flèches : plusieurs
• Clés primaires : noms d’attributs soulignés

Notation UML

notation.md

• Entités : rectangles
• Associations : lignes entre les entités, éventuellement avec des étiquettes et des flèches directionnelles à côté des étiquettes
• Attributs : dans les rectangles des entités, sous les noms des entités
• Cardinalités pour connecter les associations aux entités :
  • au plus 1 : 0..1
  • exactement 1 : 1 ou 1..1
  • plusieurs : *
  • au moins 1 : 1..*
• Clés primaires : attributs avec la contrainte <<pk>>
• Clés étrangères (dans les diagrammes physiques uniquement) : attributs avec la contrainte <<fk>>
• Contrainte de non-nullité : cercle avant le nom de l’attribut

Base de Données de Contacts

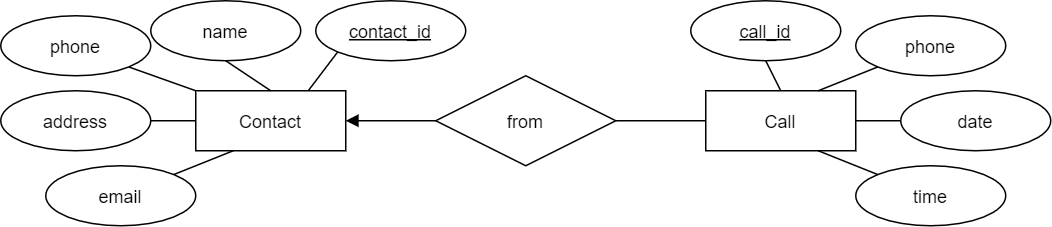

Notation Traditionnelle

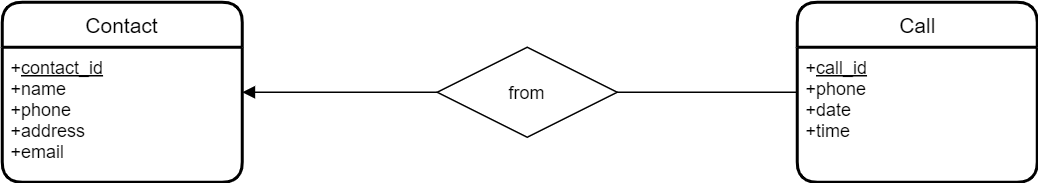

Autre Notation Traditionnelle

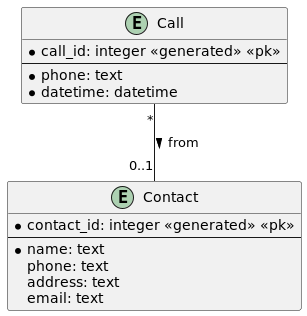

Notation UML
